本篇目录：
- 1、大众朗逸CD尾线怎么接电源
- 2、大众cd机白色线和灰色线是那个门
- 3、大众cd机蓝色的线有什么用
- 4、大众宝来汽车CD主机接线图,请大师帮我看看怎么弄(有图)
- 5、大众cd机点火开关线怎么接
- 6、大众迈腾CD机改成家用,怎样接线?
大众朗逸CD尾线怎么接电源
电源线安装完毕后，连接CD主机的倒车影像线。接通倒车线后，接通CD主机的双闪光灯。连接双闪光器电缆后，将SD卡电缆连接到CD主机背面。连接SD电缆后，将车载天线连接到CD播放器。
“+”号为电瓶正极，圆内的“-”号负极搭铁，不可用一般的整流电源（电压不稳），卡侬插座具体可以不接，只接“+”号为电瓶正极，圆内的“-”号负极搭铁，和喇叭即可。

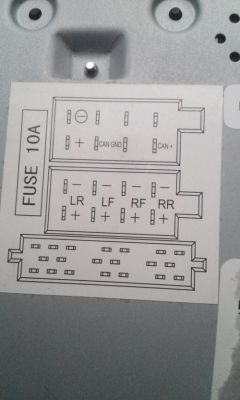

LR边的后喇叭，LF边的前喇叭，RF右边的前喇叭，RR右边的后喇叭。插口依次电源-、背光电源+、ACC电源+、静音、常电源+，IGN控制1时关机，接电源+第排就4声道输出。
大众cd机白色线和灰色线是那个门
白色：前左喇叭线正极。白色/黑条纹：前左喇叭线负极。灰色：前右喇叭线正极。灰色/黑系统：前右喇叭线负极。紫色：后右喇叭线正极。紫色/黑系统：后右喇叭线正极。绿色：后左喇叭线正极。绿色/黑系统：后左喇叭线负极。
号脚LIN线不用管，它是控制汽车方向盘按键CD的加减声音和下一曲上一曲。13号脚SCON就是控制一小时后自动关机的，只要在这个线上在连接一个12V电源线（火线）就OK了。
款CD，蓝色接口就是USB接口。日产通用CD尾线插头。从右到左为1—9#口，白色线（音控A）插入6#口。注意9#口（淡紫色）是CD背景灯电源，按键灯可从这里取电。CD尾线插头。
灰色——RF(+)前喇叭右边正极灰黑色——RF(-)前喇叭右边负极白色——LF(+)前喇叭左边正极。白黑色——LF(-)前喇叭左边负极紫色——RR(+)后喇叭右边正极紫黑色——RR(-)后喇叭右边负。
必须连接的线路如下： 正极 火线，2 .负极 地线， ACC控制线， 4组喇叭线，每组正负各1根。 （标准设备颜色分别是：白 灰 绿 紫。非标除外。
大众cd机蓝色的线有什么用
黄色：常电；黑色：地线； 橙色：小灯；红色：ACC钥匙电； 蓝色：天线控制 白：左前喇叭正。白带黑：左前喇叭负 灰：右前喇叭正。灰带黑：右前喇叭负 绿：左后喇叭正。绿带黑：左后喇叭负 紫：右后喇叭正。
收音控制线，一般蓝色，原车有电动收音天线的接此线。电话静音线，一般灰色，高端的cd才有的功能，cd有电话或可外接蓝牙免提的就有此线，功能是：来电时把原车音响静音。
是天线控制线，只有自动天线才需要这根蓝色线，你需要收听哪个频道，天线智能收缩至最佳长度以达到最佳收听效果。
黄色的是长通电源正线，黑色的是搭铁（负线），红色的是ACC（开钥匙就有电的），蓝白线是天线辅助线（打开收音就有正电），其它的8条线一般都是喇叭线。接低音炮的话，一般用比较粗的线比较好。
大众宝来汽车CD主机接线图,请大师帮我看看怎么弄(有图)
首先将大众宝来汽车CD主机的电源线安装好，电源线有防止误插的设置。电源线安装好后，将大众宝来汽车CD主机的倒车影像线连接上。连接好倒车线后，将大众宝来汽车CD主机的双闪灯先连接好。
首先，安装大众宝来CD主机的电源线，并设置电源线，防止误插。电源线安装完毕后，连接大众宝来CD主机的倒车影像线。接通倒车线后，接通大众宝来CD主机的双闪光灯。
你好：看不到你的图片。一般情况下原车CD主机 必须连接的线路如下： 正极 火线，2 .负极 地线， ACC控制线， 4组喇叭线，每组正负各1根。（如果是标准设备颜色分别是：白 灰 绿 紫。非标除外。
你好：车载CD主机改家用，需要一台220V转12V变压器提供电源。然后根据你音响系统的实际功率，在正极电源安装保险。
想接就在接一个12V电源线（火线）。一般情况下原车CD主机 必须连接的线路如下： 正极 火线，2 .负极 地线， ACC控制线， 4组喇叭线，每组正负各1根。 (如果是标准设备颜色分别是：白 灰 绿 紫。
这很简单阿，中间那一排你知道吧，喇叭接线，无非是左前左后，右前右后。四个同轴或套喇叭随便你怎么改。
大众cd机点火开关线怎么接
1、点火开关的四个状态与正确操作方法 1，锁车后钥匙会处于LOCK状态，此时钥匙门不仅锁住方向，同时切断全车电源。ACC状态是接通汽车部分电器设备的电源，如CD、空调等。
2、大众速腾cd机如果要改装的话建议用协议盒。这个协议盒是不用接线的，并且可以蓝牙自动关机。一般车载CD可以用12v10A电源，功率需要大一些。
3、ILL CD背光，接+12V点亮：ACC CD机开关，接+12V开机：B + 电源输入正极；GND 电源输入负极；kl 15 也是接正极；可能是记忆或者防盗。
4、：把+接到12V电瓶的正极。记得线加一个10A保险丝在接到正极上。2：把减接到电瓶负极。记得线加一个10A保险丝在接到负极上。3：ACC就是点火线，也就是插钥匙，要打火启动转过去才有电的线。
5、正机常接12V+）红线ACC点火开关线接12V+（黄线，红线要同事接12V正极）。黑线地线接12V负极。如果没有尾线插头的话，就要清楚接线定义自己想办法焊接线束。这两种都是大众车载CD机的接线定义图，你自己对比一下吧。
6、你好：\x0d\x0a\x0d\x0a大众速腾车载CD主机必须连接的线路如下：\x0d\x0a正极火线，\x0d\x0a负极地线，\x0d\x0aACC控制线，\x0d\x0a4组喇叭线，每组正负各1根。
大众迈腾CD机改成家用,怎样接线?
如果CD不带功放的话那就要通过功放再接喇叭。
汽车CD机改家用音响的接线方法为：红黄接正，黑接负 ，其余4组相同颜色的接4对喇叭，有黑边的接负，没有的接正。
【太平洋汽车网】汽车cd机改家用音响接线方法：车载功放后面板有FR+-、FL+-是接前置的左右声道，RR+-、RL+-是接后置左右声道。另外注意的是：四个声道最好是全部输出的+接喇叭或者音箱的+，保持统一相位。

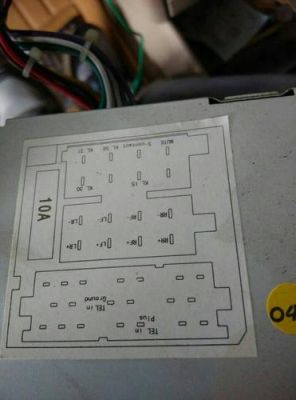

A是最下面的插座，B是插在A插的上面。字母定义：A插是电源，GND=地。B+=+12V，ILL=按键小灯线，AAC=锁钥开关，MUTE=静音，KL .15=K线。
到此，以上就是小编对于大众cd机接线图详解 针脚的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
