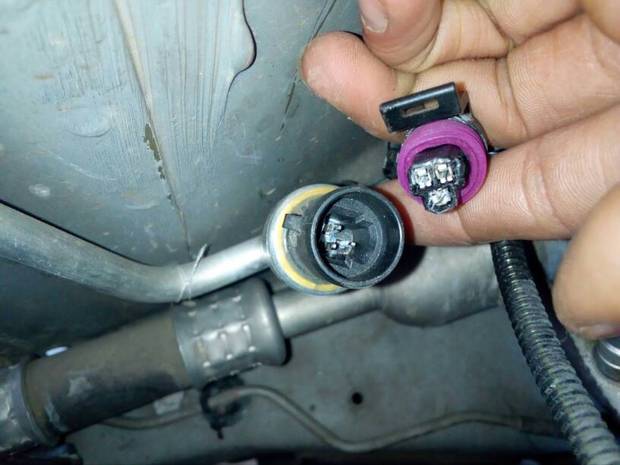

汽车空调压力开关三线插头什么意思?和四线区别,详细点
三线：一根12v. 另外两根一个是高压开关，一个是常压开关，压力过高时会断开压缩机电磁离合器。
电源线是12V，调压力开关的金属外壳是接汽车本体框架相当于0V，当高压时，调压力开关的继电器就会动作，高压常压开关就由常开状态变为常闭状态，切断风扇电源。
轿车空调压力开关三根线的分别是低压线，高压线，正电线。对应高压压力开关、低压压力开关、高低压组合开关。高压压力开关 防止系统压力过高（阻塞和温度过高造成），控制了电磁离合器的通断与冷凝器风扇的转速。
结构更加紧凑。三重压力开关安装在高压管道中。当压力过高或过低时，双压力开关调节压缩机停止旋转；当制冷剂压力达到某个中间值时，中压开关会进行调节以打开冷凝器风扇回路。
汽车ac开关插头上面是四根线，分别为：1，空调压力开关控制线；2，AC开关电源线（通过鼓风机开关给的）；3，AC开关夜间指示灯正极（汽车小灯开关控制）；4，AC开关夜间指示灯负极。
四线的压力开关的工作原理都是一样的，左右两个为高低压力开关，上下为中压开关； 例如，压力在高于4或低于0.196时断开压缩机压力高于7时中压开关动作，使冷凝器散热风扇高速运转。
空调压力开关三根线怎么短接
1、在开始接的时候，需要先用万用表测试一下，把线路的接口连接起来就可以了。/首先要对高压过高进行保护，低压也要进行低进保护。可以有效防止高压时出现危险，低压时出现危险的状况。
2、依据电路图检查空调压力开关1号脚的电压12V，短接1号脚和3号脚后风扇高速旋转：短接1号脚和2号脚后发起机转速增加：再短接1号脚及4号脚，紧缩机不运转。这一切说明。压力开关及其控制线路工作正常。4。
3、一根火线，一根零线，还有一根是压力开关线，就是说到设定的压力了这根线上面就有电了。然后这根线上的电通过继电器传给压缩机。当压力过低的时候是没有一条会通的，这些都是信号线，要经过继电器后才会到用电器的。
4、三线压力开关的接线方法整体来说还是比较简单的，要是说它以短接的形式为主，那么我们首先应该考虑的是你在哪一个地方接线，比如你自己家里接线那就是220伏的电压，如果是在工程上接线，那就是380伏的电压。
三条线的空调压力开关怎么控制?三条分别是什么线?
分别是低压线、高压线和正电线。对应的是高压压力开关、低压压力开关和高低压组合开关。高压压力开关可以防止系统压力太大，一定要搞清楚每根线各控制什么。
一根火线，一根零线，还有一根是压力开关线，就是说到设定的压力了这根线上面就有电了。然后这根线上的电通过继电器传给压缩机。
调压力开关通常有三根线，一根12v.。另外两根一个是高压开关，一个是常压开关。
空调压力开关三根线分别是低压线，高压线，正电线。对应高压压力开关、低压压力开关、高低压组合开关。高压压力开关防止系统压力过高（阻塞和温度过高造成），控制了电磁离合器的通断与冷凝器风扇的转速。
12年大众宝来空调压力开关电压多少
需要注意的是：四线压力开关供电的电压一般为12V或24V，因此在测试时需要使用配合的电气测试仪以避免过高的测试电压损坏开关。同时，在进行测量时需要注意安全，并遵循相关的操作规程和电气测试标准。
汽车空调的输入电流只跟风机有关，如果没PTC，相差只是压缩机电流，电流一般是4A，如果有PTC，相差大概为70-85A。汽车空调的输入电压有12V和24V两种的，一般轿车的空调的输入电压为12V。
汽车空调正常的高压压力应为3-7MPa（13-17kg/cm2或Lbf/in2）；正常的低压压力应在0.1-0.25MPa（1-5kg/cm2或15-35Lbf/in2）之间。
到此，以上就是小编对于大众空调压力开关三线图解的问题就介绍到这了，希望介绍的几点解答对大家有用，有任何问题和不懂的，欢迎各位老师在评论区讨论，给我留言。
